Los diagramas son una forma poderosa de representar conocimiento y procesos de un vistazo. Convertir ideas, datos o pasos en un esquema visual facilita la comprensión, ahorra tiempo y reduce la ambigüedad al comunicar. Por eso están presentes en educación, empresas, ingeniería, informática y en el día a día.

Más allá de ser “dibujos bonitos”, los diagramas funcionan como mapas de información: ordenan, sintetizan y muestran relaciones entre elementos con figuras, líneas, flechas y símbolos estandarizados. Entender qué son, qué tipos existen y cómo se construyen bien te permitirá usarlos con eficacia.

¿Qué es un diagrama?

Un diagrama es una representación gráfica que simplifica y organiza información sobre un tema, teoría, sistema o procedimiento. Puede ir de lo muy simple a lo complejo, con pocos o muchos componentes conectados de manera lógica.

En esencia, actúa como un resumen visual: condensa conceptos y evidencia vínculos entre ellos, lo que lo hace ideal para estudiar, explicar o tomar decisiones. Suelen usar recuadros o globos para ideas y flechas o líneas para mostrar conexiones y flujos.

Se emplean en educación, comunicación, ámbitos técnicos y empresariales. Su fuerza está en la claridad: al usar una gramática visual (formas y símbolos coherentes), el lector interpreta rápido sin perderse en textos extensos.

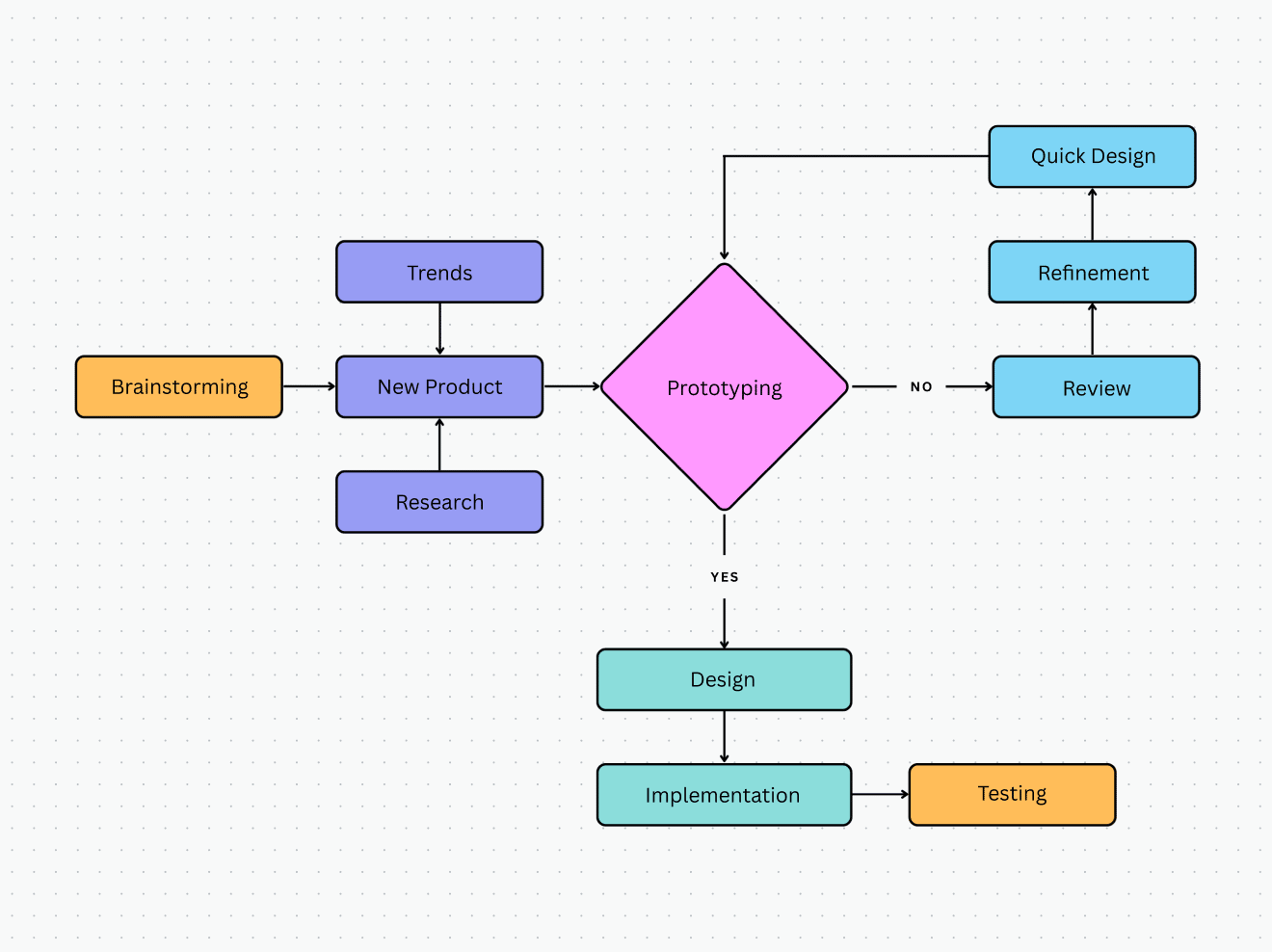

Características del diagrama

Para que un diagrama sea realmente útil debe cumplir ciertos rasgos. Las claves son la simplicidad, la síntesis y la estructura para que la información fluya de un golpe de vista.

• Simplicidad: presentan una idea, fenómeno, estrategia o proceso de forma sencilla y directa.
• Síntesis: priorizan datos esenciales mediante palabras clave y eliminan lo accesorio.
• Estructura: organizan jerárquicamente (de lo general a lo particular) o por clasificaciones y relaciones.
• Recursos: emplean figuras geométricas, símbolos, flechas y líneas para ordenar con claridad.
• Versatilidad: se adaptan a temas, longitudes y disciplinas muy diversas.
• Claridad y coherencia visual: usan simbología adecuada y consistente para evitar interpretaciones erróneas.

Cuando estos elementos se combinan bien, la lectura se vuelve rápida, lógica y sin ruido, justo lo que se busca al comunicar y analizar.

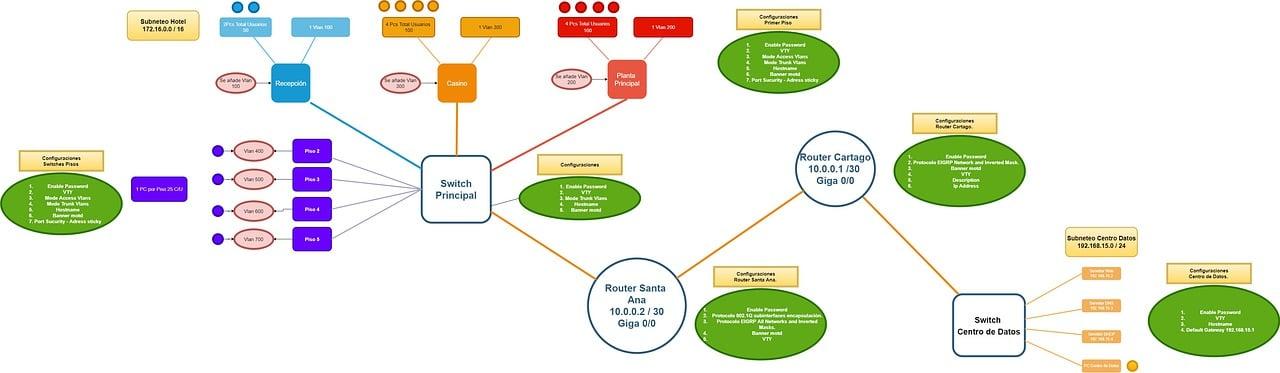

Tipos de diagrama

Existen numerosos tipos, cada uno con un propósito específico. Elegir el tipo correcto es la mitad del éxito porque determina la forma de organizar la información.

1. Diagrama de flujo

Es de los más populares en trabajo e informática. Describe paso a paso procesos o flujos de trabajo con símbolos estandarizados: óvalo (inicio/fin), rectángulo (acción), rombo (decisión) y flechas (dirección del flujo).

2. Diagrama conceptual (mapa conceptual)

Ideal para estudiar o resumir. Parte de un concepto general del que derivan nociones secundarias conectadas por líneas y palabras de enlace. Los conceptos suelen ir en recuadros o globos.

3. Diagrama sinóptico (cuadro sinóptico)

Más amplio que el conceptual. Desde un tema central despliega redes de ideas relacionadas, muchas veces con llaves o corchetes para agrupar subordinadas.

4. Diagrama circular (gráfico de torta)

Representa proporciones en un círculo dividido en sectores. Cada porción muestra un porcentaje y se acompaña de etiquetas con nombre y cifra.

5. Diagrama de bloques

Visualiza sistemas mediante bloques y sus vínculos. No siempre es secuencial; destaca cómo se conectan partes y suele incluir detalles específicos de cada bloque.

6. Diagrama de árbol

Muestra jerarquías, decisiones o probabilidades. Parte de un nodo central y se ramifica en opciones o escenarios a cada bifurcación.

7. Diagrama de dispersión

En estadística, economía o finanzas, grafica la relación entre dos variables en ejes X e Y para detectar patrones o correlaciones.

8. Diagrama de Gantt

En gestión de proyectos, planifica tareas a lo largo del tiempo con barras horizontales, mostrando duración, dependencia y, a menudo, responsables.

9. Diagrama de Venn

Mediante círculos superpuestos, indica intersecciones y diferencias entre conjuntos o ideas para ver qué comparten y qué los distingue.

10. Diagrama de Ishikawa (espina de pescado, causa-efecto)

Se centra en causas de un problema o suceso. Tiene “cabeza” con el efecto y espinas principales/secundarias con causas, evocando la forma de un pez.

11. Diagrama radial (mapa mental)

Organiza la información desde el centro hacia fuera. Un concepto principal en el centro irradia ideas secundarias y terciarias conectadas como ramas.

12. Diagrama de pirámide

Triángulo segmentado utilizado para jerarquías, etapas, cantidades o opciones. Permite comparar niveles o fases de un proceso o estructura.

13. Diagrama de matriz

Relaciona dos o más dimensiones (filas y columnas) con símbolos o letras. Vincula objetos, tareas, problemas, causas, soluciones o personas para visualizar correspondencias.

14. Diagrama narrativo

Mapa de elementos de un cuento o novela. Conecta trama, personajes, narrador y recursos literarios a partir del título del texto.

15. Familiograma (genograma, árbol familiar)

Muy usado en medicina y psicología. Despliega vínculos familiares y rasgos o patologías hereditarias de una persona o línea familiar.

¿Para qué sirve un diagrama?

Los diagramas son aliados para que lo complejo se entienda fácil. Condensan mucha información en poco espacio y dejan claras las relaciones entre elementos.

• Estudio y memorización: sintetizan contenidos en asignaturas como historia o biología, facilitando la retención.
• Comunicación profesional: explican proyectos, procesos y capacitaciones en empresas e instituciones.
• Apoyo a exposiciones: resaltan conceptos clave y sus vínculos, acelerando la comprensión del público.
• Toma de decisiones: al visualizar relaciones y estructura, ayudan a detectar patrones y evaluar alternativas.
• Organización y planificación: ordenan tareas y tiempos en gestión empresarial, informática o proyectos.

Porque combinan texto y visuales, se procesan más rápido que un bloque de texto plano y reducen malentendidos al estandarizar símbolos.

Cómo hacer un diagrama

Antes de ponerte a dibujar conviene preparar el terreno. Un poco de planificación evita rehacer el trabajo y da coherencia al resultado final.

Acciones previas

• Definir qué se espera obtener del diagrama.
• Identificar quién lo usará y con qué objetivo.
• Fijar el nivel de detalle requerido.
• Delimitar el alcance o los límites del proceso a describir.

Con esto definido, la construcción fluye mucho mejor y las decisiones sobre símbolos, jerarquía y conexiones se vuelven más obvias.

Pasos prácticos

1. Determina el tema a representar: reúne la información clave e identifica ideas principales y secundarias.
2. Selecciona qué incluir: prioriza conceptos esenciales y conviértelos en palabras clave.
3. Elige el tipo de diagrama: según objetivo y naturaleza del contenido (sinóptico, conceptual, de flujo, etc.).
4. Haz un boceto: esboza la estructura, jerarquías y relaciones con formas y flechas.
5. Construye la versión final: aplica colores y, si aporta, imágenes; cuida la legibilidad.

Cuando el foco es un proceso, añade prácticas de flujogramas: usa plantillas coherentes, símbolos estandarizados, conecta formas con flechas y comparte para recibir feedback; revisa y actualiza el diagrama si el proceso cambia.

Diagramas de flujo: definición, símbolos, historia y buenas prácticas

El flujograma explica visualmente un proceso o flujo de trabajo con pasos y decisiones. Su popularidad en ingeniería, educación, programación y proyectos se debe a su versatilidad para comunicar desde lo simple a lo complejo.

Sus ventajas principales son la claridad, mejorar la comunicación y documentar eficientemente. Traducen operaciones complejas a una secuencia entendible para equipos y partes interesadas.

Historia en breve: en 1921 Frank y Lillian Gilbreth presentaron diagramas de proceso en la ASME; en 1947 la ASME estandarizó la simbología; luego se extendieron a tecnología y programación. Kaoru Ishikawa impulsó su uso en calidad. Con el avance del hardware y lenguajes de tercera generación, su papel en informática clásica disminuyó, pero ganaron tracción en el mundo empresarial.

Símbolos esenciales

• Óvalo: terminal de inicio y fin.
• Rectángulo: proceso o acción que transforma datos.
• Rombo: decisión (sí/no, verdadero/falso).
• Paralelogramo: entrada o salida de datos.
• Flechas o líneas de flujo: marcan la dirección y el orden de las operaciones.
• Anotación: comentario ligado a un paso para aclaraciones.
• Proceso predefinido: subproceso definido en otro lugar.
• Conectores: en página (círculo etiquetado) o fuera de página (pentágono tipo “home”) para evitar líneas largas.

En procesos administrativos se usan además símbolos extendidos: triángulos para archivo definitivo o transitorio, trapezoide para carga de datos, semióvalo para demora, etc.

Estándares y lectura recomendada

ANSI estableció estándares de símbolos en los años 60 que la ISO adoptó en 1970; ISO 5807 (revisión 1985) sigue siendo referencia para notación. Por convención, el flujo va de izquierda a derecha y de arriba abajo; si se invierte, es obligatorio usar flechas.

Formatos de diagrama de flujo

• Vertical: el proceso baja de arriba hacia abajo en secuencia.
• Horizontal: la secuencia se desplaza de izquierda a derecha.
• Panorámico: muestra el proceso completo en una sola lámina, útil para acciones simultáneas y varios departamentos.

Además, existen variantes según el objetivo: de procesos (básico), de carriles de nado (interfuncional), de flujo de datos (DFD) y de flujo de trabajo (workflow) para estandarizar procedimientos.

Buenas prácticas

• Mantenerlo en una sola página si es posible.
• Usar símbolos, formas y colores de forma consistente.
• Fluir de izquierda a derecha, como la lectura.
• Involucrar a todas las áreas implicadas y actualizar con frecuencia.

Para construirlo: delimita alcance (inicio y fin), lista actividades y decisiones en orden, asigna símbolos y prueba el diagrama para detectar errores o ambigüedades.

Ejemplos de uso del diagrama de flujo

En la práctica, los flujogramas se aplican en escenarios muy distintos. Sirven para diseñar, estudiar y comunicar procesos con eficacia sin reuniones eternas.

• Diseño y planificación: documentar pasos y eventos de un proceso nuevo para asegurar una visión global.
• Estudio de procesos: analizar ejemplos para comprender secuencias óptimas y cuellos de botella.
• Comunicación interna: reemplazar presentaciones largas por un documento visual claro del flujo.
• Sitios web: planificar navegación y recorridos de usuario entre páginas y acciones.
• DFD (Data Flow Diagram): detallar cómo circulan datos, actores y transformaciones en sistemas de información.
• Árbol de decisiones: ramificar decisiones y posibles resultados para elegir la mejor alternativa.
• Interfuncionales: visualizar contribuciones de cada área y relaciones de extremo a extremo.

Entre sus beneficios adicionales: identifican problemas y oportunidades de mejora, clarifican interfaces cliente-proveedor y aceleran la formación de nuevos integrantes.

UML y diagramas relacionados

En modelado de software, UML aporta varios diagramas útiles. El diagrama de actividades en UML 1.x derivaba del diagrama de estados (los “estados” eran operaciones y las transiciones, actividades al finalizar cada operación).

En UML 2.0, los diagramas evolucionan: el diagrama de actividad adopta semánticas basadas en redes de Petri; el diagrama general de interacción se fundamenta en el de actividades; y el diagrama de mensajes (similar en aspecto al de actividades de UML 1.x) incorpora esas semánticas más ricas.

Objetivo del diagrama de actividad: modelar flujos de trabajo y operaciones. En este marco, una operación es un servicio ofrecido por un objeto a través de una interfaz, y una interfaz agrupa operaciones con semántica común.

Herramientas y software para crear diagramas

Hoy hay multitud de opciones para diseñar diagramas. La elección depende de tu caso de uso, nivel y colaboración necesaria.

• yEd: creador de diagramas general con autoalineado y buena sección de flujogramas (Windows, macOS, Linux).
• Microsoft Office: formas de Word, Excel y PowerPoint para diagramas básicos; Microsoft Visio para diagramas avanzados (incluye UML).
• LibreOffice Draw: alternativa libre para diversos diagramas, similar a Visio.
• GitMind, SmartDraw, XMind: soluciones con plantillas ricas; XMind destaca en mapas mentales.
• Miro y Lucidchart: entornos colaborativos online para co-crear y mantener diagramas de flujo y otros tipos.
• PSeInt: pensado para estudiantes que dan sus primeros pasos en algoritmia con pseudocódigo y diagramas.
• Free DFD: permite ejecutar flujogramas con fines de análisis de algoritmos.
• Aplicaciones interactivas como iBoske: guían al usuario por etapas según decisiones para llegar a un resultado final.

Sea cual sea la herramienta, prioriza plantillas coherentes, colaboración y versiones para mantener tus diagramas vivos y útiles.

Estándares, simbología ampliada y dirección del flujo

Además de los símbolos básicos, en documentación administrativa se usan convenciones ampliadas. Ayudan a representar medios, soportes y estados de documentos:

• Elipse: inicio y final del diagrama.
• Cuadrado/rectángulo: proceso de control o formulario/documentación (a veces con proporciones específicas).
• Línea continua: flujo en soporte papel; línea discontinua: flujo digital.
• Rectángulo pequeño: medio de pago (cheque, pagaré).
• Triángulo base inferior: archivo definitivo; triángulo invertido: archivo transitorio.
• Semióvalo: demora; trapezoide: carga de datos; hexágono: proceso no representado; pentágono: conector; cruz de diagonales: destrucción de formularios y recreación de acciones.

La dirección recomendada del flujo es de izquierda a derecha y de arriba a abajo; si inviertes el sentido, usa flechas explícitas para evitar confusiones, tal y como recogen las normas.

Temas relacionados

Si te interesa profundizar, hay conceptos cercanos que complementan la práctica de diagramar y modelar. Explorarlos abre puertas a técnicas más avanzadas:

• DRAKON, Lenguaje Unificado de Modelado (UML), Flujo de trabajo, Red de Petri, Diagrama de secuencia, Algoritmo, Programación, Resolución de problemas de programación, Pseudocódigo.
• Estructuras de control: bucle, bucle for, bucle while, bucle repetir, bucle infinito, programación estructurada.

Fuentes y referencias clave

Para ampliar, destacan obras como Duncan (2013), “El libro de los diagramas. 50 soluciones visuales para resolver problemas”, y Fau (2023), “Cómo estudiar con gráficos, diagramas y cuadros”. También son útiles las notas de la Universidad de Granada sobre diagrama de bloques y la documentación sobre ISO 5807 y estándares ANSI.

Con todo lo anterior, queda claro que los diagramas no son un mero adorno: son herramientas de pensamiento y comunicación que permiten aprender, explicar, optimizar y decidir mejor, desde un mapa conceptual para estudiar hasta un flujograma con normas ISO para auditar procesos.
